Detaljert produktbeskrivelse
Etikettpapirkjernens indre diameter: | 76,2 mm | Etikett ekstern diameter: | 330mm |
---|---|---|---|
Merkingskapasitet: | 50m / min | Merkingsnøyaktighet: | ± 1mm |
Merkingstype: | Roterende og høy hastighet | Merkesensor: | Magic Eye |

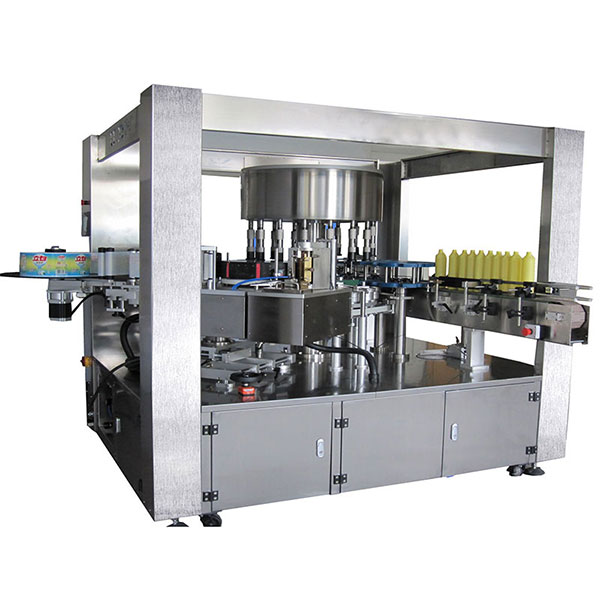

Automatisk selvklebende ensidig roterende merkemaskin 15000B / H
applikasjoner
1. For en størrelse flaske med stor mengde.
2. Enkeltsidetikett en flaske
3. Hastighet 15000B / H
4. Ett sett merkehode med 15 stasjoner
Teknisk parameter
Strømforsyning | AC380V 50Hz 5,5KW |
Merkingsnøyaktighet | ± 1mm |
Merk maksimal høyde | 195mm |
Merkingskapasitet | 50m / min |
Flaskediameter | hickness≥30mm Høyde≤500mm |
Merk papirkjernens indre diameter | 76,2 mm |
Merk ytre diameter | 330mm |
Samlet måling | L1740 × B2020 × H2100mm |
Vekt | Tilpasset |
Roterende merkemaskin Karakteristisk
1) merket flaskepasseskrue separat flaskesektor som kjører til turnbtalbe
2) etter at flasken ble slått på starthjul, automatisk sving under å trykke på flaskehodet
3) en fremtredende plasseringstapp På bunnen av flaskebunnen vil den stige når flaskens posisjoneringsspor gjennom dyvelstiften under påvirkning av fjærkraften,
Lokaliseringssporet, fast spalterflasken roterer ikke lenger, den øvre delen av skyvetrykkflasken og flaskehetten. (For posisjonering av produkter)
4) På grunn av at flaskemerkingen er sfærisk, så be om å holde utgangspunktet for flaskehalvdelen, etiketten kommer ut fra leveringsstasjonen, sug på vakuumtrommelen først
Driften av vakuumtrommelen og hovedhjulet løper en til en, etter vakuumtrommelen med en etikett som løper til tilsvarende posisjon, den midterste delen av etiketten først limer det høyeste punktet, flaskens foreløpige etiketthandling
5) Når flasken fortsetter å løpe til neste stasjon, trykker du på etiketten svamprulle til trykketiketthandling, trykket på rullebevegelsen er i kontakt med flaskeplanet, ikke til Rotasjon, slik at kraften for å trykke etiketten blir spredt rundt kan disse etikettene være jevn deformasjon og fullstendig merking.
6) merket flaske sendes til transportør, under drivhjulet
7) den komplette merkingsprosessen er i kontinuerlig drift, flasken går med konstant hastighet hele tiden, slik at den kan realisere merkingen med høy hastighet
3. automatiske stigende-senkende funksjoner: mikrocomputer automatisk stigende og senkende justering, vedta tysk SEW-motorstyring, brukt i produksjonsjusteringen er veldig praktisk.
Spesiell Instruksjon
1) for posisjoneringsprodukter, må du merke: trenger å lage en lokaliseringsspalte i bunnen av flasken, under forutsetning av at flasken ikke virker, lokaliseringssporet på bunnen av lokaliseringssporet så langt som mulig
Utenfor er avhengig, plassert spor på bunnen av flasken er veldig viktig, og mer likhet, ikke forskjellig dybde
2) Endre annen flasketype, må du bytte deler, prisen trenger diskusjon, avhengig av flaskens form.
(erstatning som følger: gjerde for fôringsflaske, stjernehjul for flaskefôring, midtre styrebrett, flaskebase, stjernehjul for flaske som kommer ut)
