Detaljert produktbeskrivelse
Strømforsyning: | 220V 50 / 60Hz 0,75KW | Høyde på objektet: | 30-200mm |
---|---|---|---|
Bredde på objektet: | 20-200mm | Høyde på etikett: | 15-180mm |
Lengde på etikett: | 25-300mm | Nøyaktighet ved merking: | ± 1mm (unntatt gjenstands- og etikettfeil) |
Nøkkel1: | Etikettapplikator | Nøkkel2: | Cup merkemaskin |
Key3: | Flat merkemaskin | Navn: | PLC Famous Japanese MITSUBISHI Brand Flat Surface Label Applicator With Object Detect Magic Eye |

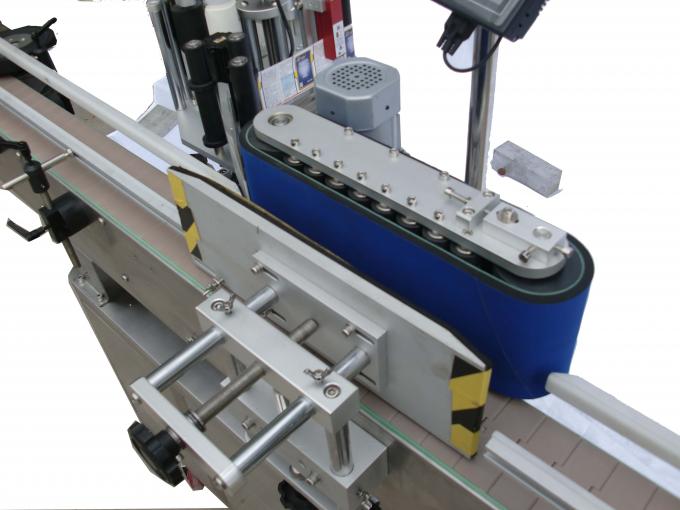

20-200mm bred flat overflate Etikettapplikator med topp- og baksideetiketter
Tekniske parametere
Navn | 20-200mm bred flat overflate Etikettapplikator med topp- og baksideetiketter |
Merkingshastighet | 20-200 stk / min |
Objektets høyde | 30-200mm |
Tykkelse på objektet | 20-120mm |
Merkets høyde | 15-110mm |
Lengde på etiketten | 25-300mm |
Etikettrulle innvendig diameter | 76mm |
Etikettrulle utenfor diameter | 300mm |
Nøyaktighet ved merking | ± 1mm |
Strømforsyning | 220V 50 / 60Hz 0,75KW |
Gassforbruk av skriver | 5 kg / m2 (hvis legg til kodemaskin) |
Størrelse på merkemaskin | 1600 (L) × 550 (B) × 1600 (H) mm |
Vekt på merkemaskin | 150 kg |
Konfigurasjon:
Nei. | Del | merke | mengde |
1 | PLC | MITSUBISHI (Japan) | 1 |
2 | Hovedkonverterer | DANFOSS (Danmark) | 1 |
3 | HMI | WEINVIEW (Taiwan) | 1 |
4 | Servomerkingsmotor | DELTA (Taiwan) | 1 |
5 | Servomerking motorfører | DELTA (Taiwan) | 1 |
6 | Transportørmotor | HY (Taiwan) | 1 |
7 | Transportbånd girkasse | HY (Taiwan) | 1 |
8 | Snakket motor | GPG (Taiwan) | 1 |
9 | Eikemotor girkasse | GPG (Taiwan) | 1 |
10 | objekt oppdage magisk øye | OMRON (Japan) | 1 |
11 | optisk fiber | OMRON (Japan) | 1 |
12 | Merketur oppdager magisk øye | LEUZE (Tyskland) | 1 |
merking av hovedramme:
Denne merkemaskinen er de viktigste delene som følger, forskjellige deler har forskjellig bruk. I henhold til spesifikasjonen kan vi justere etikettposisjonen. 3 trinn for å justere høyden
1. Juster høydejusterende håndhjul for å løfte og ned hovedrammen.
2. Løsne det universelle festehåndtaket under justeringsarbeidet, og fest det når du er ferdig.
3. Juster avtrekkingen av brettposisjonen til den er 2-3 mm fra arbeidsstykket.
4. Juster høyre / venstre justeringshjul (tegning 3) for å flytte hovedrammen slik at den passer med arbeidsstykket.
5. Gjennom å justere hovedrammeposisjonen, kan du også justere avrivningspappens posisjon i henhold til arbeidsstykket.
Stikkord: merking klistremerke maskin, flat etikett applikator
